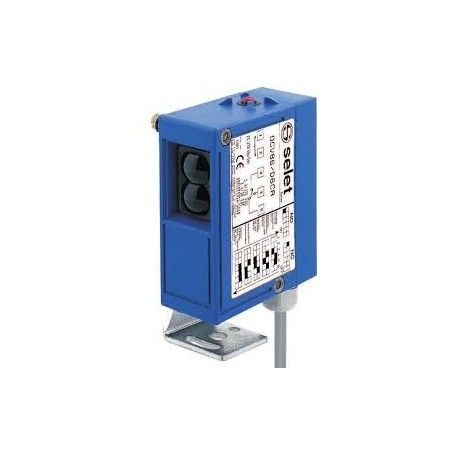

Fotocellula Selet OCV86 D6CA Parallelepipeda Tasteggio Diretto
Custodia plastica
Portata: D6= 2000 mm
Regolazione della sensibilità e della temporizzazione tramite trimmer
Impostazione del tipo di ritardo e funzione NO-NC tramite MINIDIP
Versioni con uscita cavo
Versioni a 5 fili PNP / NPN NO / NC e a 5 fili in c.c. / c.a. NO / NC a relè
Fotocellula Selet OCV86 D6CA Parallelepipeda Tasteggio Diretto
Il sensore fotoelettrico OCV86, in contenitore plastico di forma parallelepipeda di
dimensioni 96 x 81 x36 mm, è disponibile con i modelli:
- a tasteggio diretto (/D6) con portata regolabile da 0 ÷ 2 m,
- a riflessione (/C) con portata regolabile di 8 m,
- a barriera (/B e /P) con portata regolabile di 30 m.
Sui modelli /C, /D6 e /B è possibile attivare le regolazioni delle
temporizzazioni sull'uscita: ritardo all'eccitazione, ritardo alla
diseccitazione, monostabile.
Sui modelli /C, /D6 e /B il led rosso segue l'attivazione dell'uscita NO.
Sul modello /P il led rosso segnala l'alimentazione del sensore.
Sui modelli /C, /D6 e /B il led rosso lampeggia in corrispondenza del
punto di scatto, con funzione di segnalazione di scarso segnale.
PROGRAMMAZIONE
La programmazione della fotocellula avviene tramite i minidip posti all'interno del contenitore. Il cablaggio delle connessioni elettriche avviene per mezzo della morsettiera posta nel coperchio posteriore del contenitore. Per accedere ai minidip di programmazione e alla morsettiera di connessione, occorre rimuovere il coperchio posteriore dal contenitore. Le variazioni delle impostazioni dei minidip devono essere effettuate con morsettiera scollegata e scheda non alimentata. Per i modelli /D6, /C e /P la distanza di lavoro è regolabile tramite il trimmer multigiro A. La regolazione delle temporizzazioni di uscita è possibile tramite i trimmer multigiro B (diseccitazione/monostabile) e C (eccitazione). Per accedere ai trimmer di regolazione occorre rimuovere il tappo metallico a vite posto sul coperchio del contenitore.
