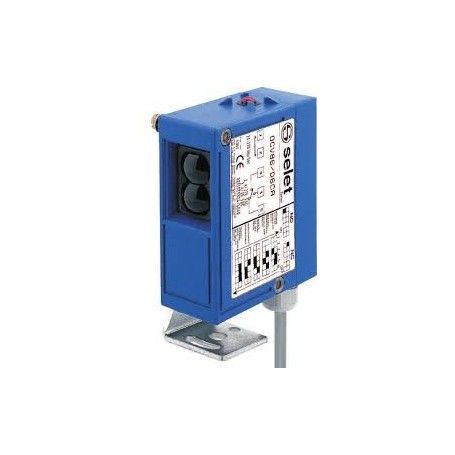

Selet OCV86 D6PN Fotocélula paralelepípedo Tactoring directo

La fotocélula OCV86, en una carcasa de plástico paralelepipédica de dimensiones

dimensiones 96 x 81 x36 mm, está disponible con los siguientes modelos:

    difusa (/D6) con rango ajustable de 0 ÷ 2 m,
    tipo de reflexión (/C) con alcance ajustable de 8 m,
    haz transmitido (/B y /P) con alcance ajustable de 30 m.

En los modelos /C, /D6 y /B, es posible activar los siguientes ajustes de temporización en la salida: tiempo de retardo

se pueden activar ajustes de tiempo en la salida: on-delay, off-delay, monoestable.

retardo, monoestable.

En los modelos /C, /D6 y /B el led rojo sigue la activación de la salida NO.

En el modelo /P el led rojo señala la alimentación del sensor.

En los modelos /C, /D6 y /B el LED rojo parpadea en el punto de disparo.

El led rojo parpadea en correspondencia con el punto de activación, con función de señalización de baja.


PROGRAMACIÓN

La fotocélula se programa mediante los minidips situados en el interior de la carcasa. El cableado de las conexiones eléctricas se realiza mediante la placa de bornes situada en la tapa trasera del contenedor. Para acceder a los minidips de programación y al bloque de terminales de conexión, es necesario retirar la tapa trasera del contenedor. Los cambios en la configuración del minidip deben realizarse con el bloque de terminales desconectado y la placa sin alimentación. En los modelos /D6, /C y /P, la distancia de trabajo se ajusta mediante el trimmer multivuelta A. El ajuste de las temporizaciones de salida es posible mediante los trimmers multivuelta B (desenergizar/monoestable) y C (energizar). Para acceder a los trimmers de ajuste, hay que retirar el tapón metálico de la tapa de la carcasa.
