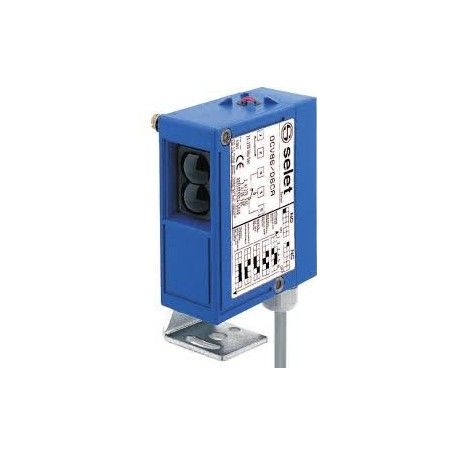

Fotocellula Selet OCV86 D6PN Parallelepipeda Tasteggio Diretto

Il sensore fotoelettrico OCV86, in contenitore plastico di forma parallelepipeda di

dimensioni 96 x 81 x36 mm, è disponibile con i modelli:

• a tasteggio diretto (/D6) con portata regolabile da 0 ÷ 2 m,
• a riflessione (/C) con portata regolabile di 8 m,
• a barriera (/B e /P) con portata regolabile di 30 m.

Sui modelli /C, /D6 e /B è possibile attivare le regolazioni delle

temporizzazioni sull'uscita: ritardo all'eccitazione, ritardo alla

diseccitazione, monostabile.

Sui modelli /C, /D6 e /B il led rosso segue l'attivazione dell'uscita NO.

Sul modello /P il led rosso segnala l'alimentazione del sensore.

Sui modelli /C, /D6 e /B il led rosso lampeggia in corrispondenza del

punto di scatto, con funzione di segnalazione di scarso segnale.

PROGRAMMAZIONE

La programmazione della fotocellula avviene tramite i minidip posti all'interno del contenitore. Il cablaggio delle connessioni elettriche avviene per mezzo della morsettiera posta nel coperchio posteriore del contenitore. Per accedere ai minidip di programmazione e alla morsettiera di connessione, occorre rimuovere il coperchio posteriore dal contenitore. Le variazioni delle impostazioni dei minidip devono essere effettuate con morsettiera scollegata e scheda non alimentata. Per i modelli /D6, /C e /P la distanza di lavoro è regolabile tramite il trimmer multigiro A. La regolazione delle temporizzazioni di uscita è possibile tramite i trimmer multigiro B (diseccitazione/monostabile) e C (eccitazione). Per accedere ai trimmer di regolazione occorre rimuovere il tappo metallico a vite posto sul coperchio del contenitore.
