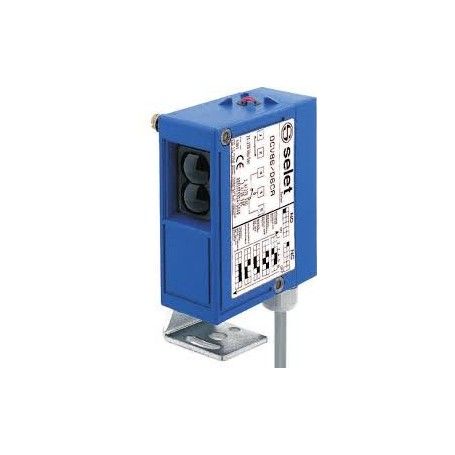

Selet OCV86 D6PN Capteur photoélectrique parallélépipédique Tactoring direct

Le capteur photoélectrique OCV86, dans un boîtier plastique parallélépipédique aux dimensions

de dimensions 96 x 81 x36 mm, est disponible avec les modèles suivants :

    diffuse (/D6) avec une portée réglable de 0 ÷ 2 m,
    réfléchissant (/C) avec une portée réglable de 8 m,
    faisceau transmis (/B et /P) avec une portée réglable de 30 m.

Sur les modèles /C, /D6 et /B, il est possible d'activer les paramètres de temporisation suivants sur la sortie : temporisation

des réglages de temps peuvent être activés sur la sortie : on-delay, off-delay, monostable.

retard, monostable.

Sur les modèles /C, /D6 et /B, le voyant rouge suit l'activation de la sortie NO.

Sur le modèle /P, le voyant rouge signale l'alimentation du capteur.

Sur les modèles /C, /D6 et /B, la LED rouge clignote au point de déclenchement.

La led rouge clignote en correspondance du point de déclenchement, avec une fonction de signalisation de signal faible.


PROGRAMMATION

La programmation de la photocellule s'effectue à l'aide des minipuces situées à l'intérieur du boîtier. Le câblage des connexions électriques s'effectue au moyen du bornier situé dans le couvercle arrière du conteneur. Pour accéder aux minidips de programmation et au bornier de connexion, il faut retirer le couvercle arrière du conteneur. Les modifications des paramètres de la minidip doivent être effectuées avec le bornier déconnecté et la carte non alimentée. Pour les modèles /D6, /C et /P, la distance de travail est réglable par l'intermédiaire du trimmer multi-tours A. Le réglage des temporisations de sortie est possible grâce aux potentiomètres multitours B (désexcitation/monostable) et C (excitation). Pour accéder aux trimmers de réglage, il faut retirer le bouchon à vis métallique du couvercle du boîtier.
