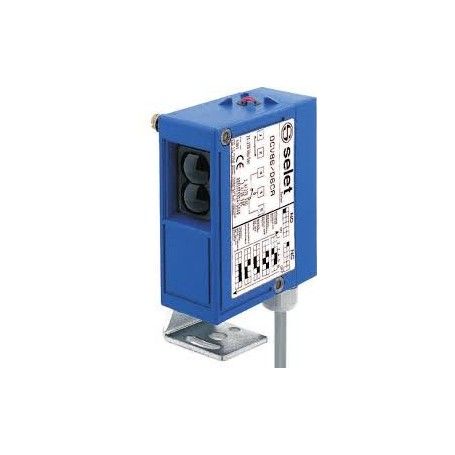

Selet OCV86 D6PN Parallelepiped Lichtschranke Direct Tactoring

Die Lichtschranke OCV86 in einem parallelepipedischen Kunststoffgehäuse mit den Abmessungen

Abmessungen 96 x 81 x36 mm, ist für die folgenden Modelle erhältlich:

    diffus (/D6) mit einstellbarem Bereich von 0 ÷ 2 m,
    Reflexionstyp (/C) mit einstellbarer Reichweite von 8 m,
    Durchlicht (/B und /P) mit einstellbarer Reichweite von 30 m.

Bei den Modellen /C, /D6 und /B ist es möglich, die folgenden Zeiteinstellungen am Ausgang zu aktivieren: Verzögerungszeit

Zeiteinstellungen können am Ausgang aktiviert werden: Einschaltverzögerung, Ausschaltverzögerung, monostabil.

Verzögerung, monostabil.

Bei den Modellen /C, /D6 und /B folgt die rote LED der Aktivierung des NO-Ausgangs.

Beim Modell /P signalisiert die rote LED die Spannungsversorgung des Sensors.

Bei den Modellen /C, /D6 und /B blinkt die rote LED am Auslösepunkt.

Die rote Leuchtdiode blinkt entsprechend dem Auslösepunkt und signalisiert, dass ein niedriges Signal anliegt.


PROGRAMMIEREN

Die Programmierung der Lichtschranke erfolgt über die im Gehäuse befindlichen Minidips. Die Verdrahtung der elektrischen Anschlüsse erfolgt über das Klemmbrett, das sich in der hinteren Abdeckung des Containers befindet. Für den Zugang zu den Programmier-Minidips und der Anschlussklemmleiste muss die hintere Abdeckung des Containers entfernt werden. Änderungen an den Minidip-Einstellungen müssen bei abgezogener Klemmleiste und ausgeschalteter Platine vorgenommen werden. Bei den Modellen /D6, /C und /P ist der Arbeitsabstand über den Multiturn-Trimmer A einstellbar. Die Einstellung der Ausgangstimings ist über die Multiturn-Trimmer B (stromlos/monostabil) und C (stromführend) möglich. Um an die Einstelltrimmer zu gelangen, muss die Metallschraubkappe am Gehäusedeckel entfernt werden.
